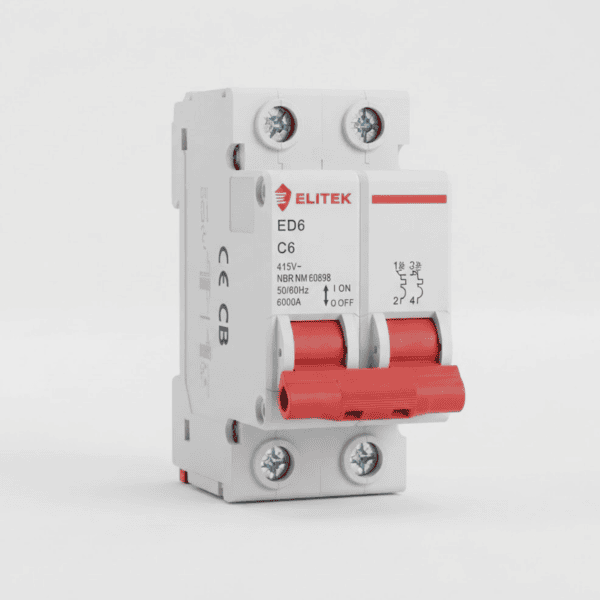

Disjuntor bipolar 6A para proteção de circuitos de comando

O disjuntor bipolar 6A Elitek da linha ED6 é um dispositivo termomagnético que protege circuitos elétricos contra sobrecargas e curtos-circuitos. Com curva C e capacidade de interrupção de 6 kA, é indicado para circuitos de baixa corrente que exigem proteção dos condutores e desligamento simultâneo dos dois polos.

Pra que serve

O disjuntor de 6 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente, ajudando a proteger os cabos e os componentes conectados.

Por ser bipolar, permite interromper simultaneamente os dois polos protegidos. É utilizado, por exemplo, em circuitos alimentados entre duas fases, quando essa configuração é adequada ao projeto elétrico.

Onde é mais usado

O disjuntor bipolar de 6 A pode ser aplicado em:

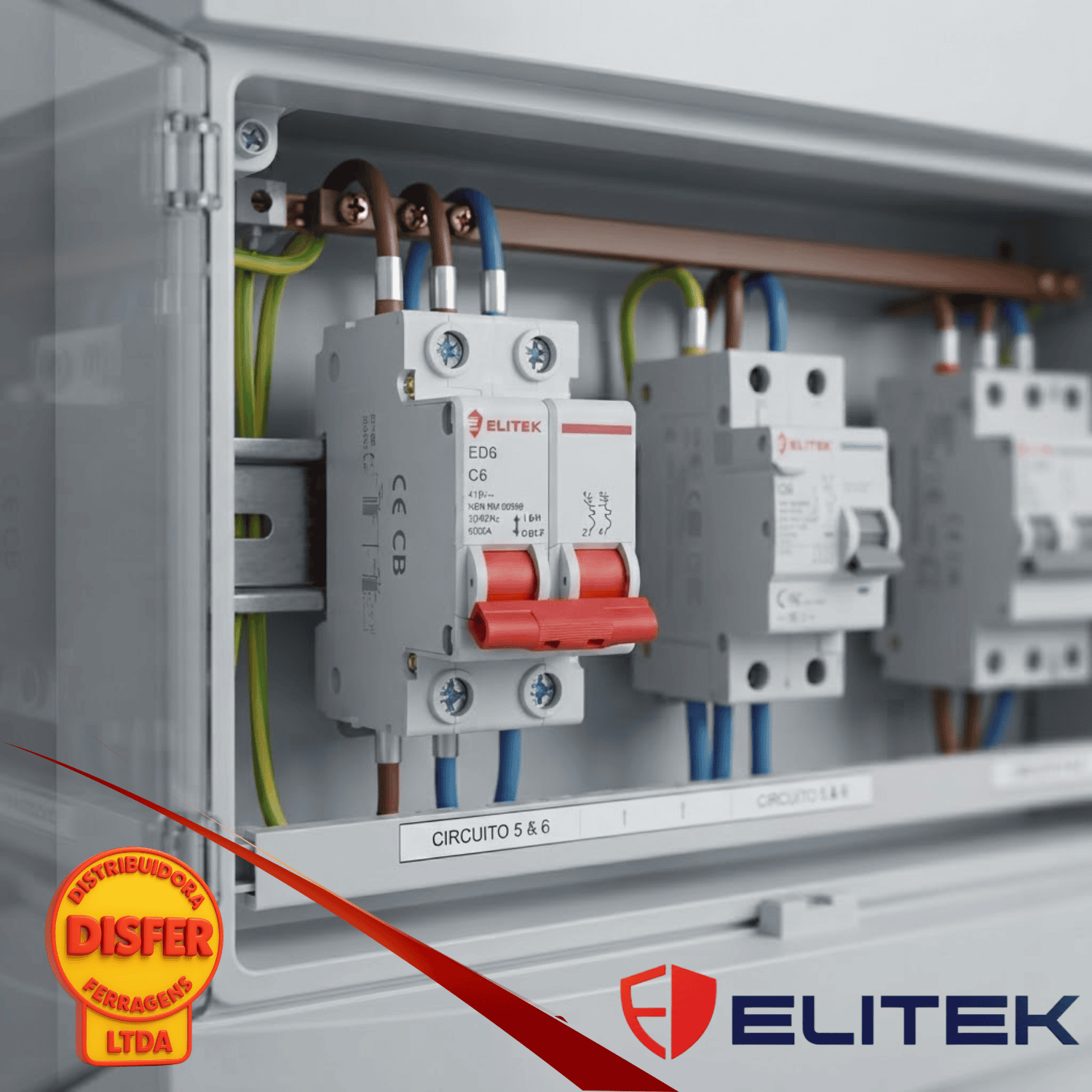

• Painéis elétricos: proteção de circuitos auxiliares e de comando.
• Sistemas de automação industrial: circuitos de controle e sinalização com corrente compatível com 6 A.
• Circuitos de instrumentação: proteção de componentes e equipamentos de baixa corrente, conforme suas especificações.
• Máquinas e equipamentos: proteção de circuitos auxiliares que necessitam de desligamento simultâneo dos dois polos.
• Instalações residenciais e comerciais: circuitos específicos de baixa corrente, quando o projeto elétrico exige proteção bipolar.

Por sua baixa corrente nominal, não costuma ser indicado para alimentar equipamentos de potência elevada. A escolha deve considerar a corrente da carga, a seção dos condutores, a tensão e a corrente de curto-circuito prevista.

Dica do Eletricista

“Em circuitos de comando, confira a corrente dos componentes protegidos e confirme se é necessário desligar os dois polos simultaneamente. O disjuntor deve ser dimensionado conforme o projeto elétrico.”

Informações técnicas

• Marca: Elitek
• Linha: ED6
• Modelo: ED62C6A
• Referência comercial: 1677
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 6 A
• Curva de disparo: C
• Capacidade de interrupção: 6 kA
• Frequência nominal: 50/60 Hz
• Tensão de operação: até 415 Vca, conforme configuração
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
