Disjuntor bipolar 80A para proteção de circuitos elétricos de alta corrente

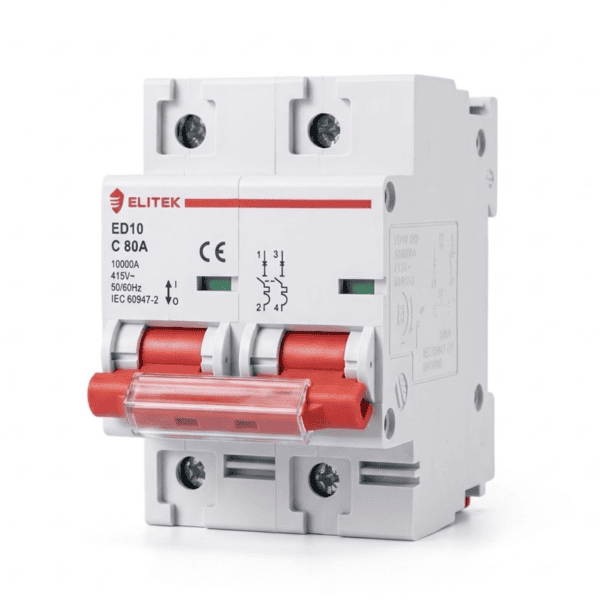

O disjuntor bipolar 80A Elitek da linha ED10 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com curva C e capacidade de interrupção de 10 kA, é indicado para circuitos de maior corrente que exigem proteção dimensionada de acordo com as características da instalação.

Sua configuração bipolar permite interromper simultaneamente os dois polos protegidos, sendo utilizada em circuitos compatíveis com essa configuração elétrica.

Pra que serve

O disjuntor de 80 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados.

O modelo bipolar pode ser utilizado em circuitos bifásicos com dois condutores de fase, permitindo o desligamento simultâneo dos dois polos por meio de um único acionamento.

Onde é mais usado

O disjuntor bipolar de 80 A pode ser aplicado em:

• Alimentação de quadros de distribuição: para proteger alimentadores dimensionados para essa corrente.
• Instalações comerciais: na alimentação de equipamentos e sistemas elétricos de maior potência.
• Instalações industriais: em circuitos dedicados para máquinas e equipamentos compatíveis com a corrente nominal.
• Sistemas de distribuição elétrica: em circuitos bifásicos dimensionados conforme o projeto da instalação.
• Equipamentos de alta potência: quando a corrente de funcionamento e de partida for compatível com a curva C e com a proteção especificada pelo fabricante.

A escolha deve considerar a tensão de alimentação, a corrente da carga, a seção e a capacidade de condução dos cabos, além da corrente de curto-circuito prevista. Um disjuntor de 80 A não é adequado automaticamente a qualquer equipamento de alta potência.

Dica do Eletricista

“Em circuitos de 80 A, confira o dimensionamento dos cabos, barramentos e terminais, além da capacidade de interrupção necessária no ponto de instalação. A proteção deve ser compatível com o projeto elétrico.”

Informações técnicas

• Marca: Elitek
• Linha: ED10
• Modelo: ED102C80A
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 80 A
• Curva de disparo: C
• Capacidade de interrupção: 10 kA
• Tensão de trabalho: 400 Vca, conforme ficha técnica consultada
• Frequência nominal: 50/60 Hz
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
