Disjuntor bipolar 80A para proteção de alimentadores e circuitos de alta corrente

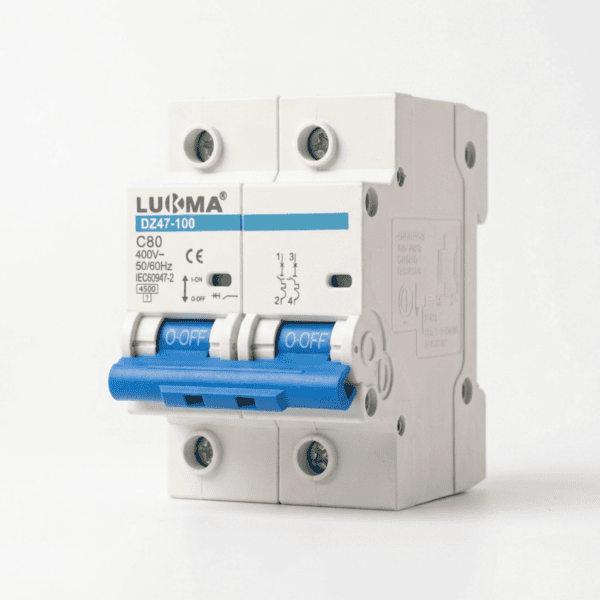

O disjuntor bipolar Lukma LK-80, da linha DZ47, é um dispositivo termomagnético destinado à proteção contra sobrecargas e curtos-circuitos. Com corrente nominal de 80 A e capacidade de interrupção de 4,5 kA, é indicado para circuitos de maior corrente em instalações residenciais, comerciais e industriais.

Seus dois polos são acionados em conjunto, permitindo interromper simultaneamente os condutores protegidos. A montagem em trilho DIN facilita a instalação em quadros de distribuição e painéis elétricos.

Pra que serve

A proteção térmica atua em situações de sobrecarga, enquanto a proteção magnética responde rapidamente aos curtos-circuitos. O disjuntor também permite o acionamento manual para ligar e desligar o circuito.

A configuração bipolar é utilizada quando o projeto exige o desligamento simultâneo de dois condutores, como em determinados circuitos de 220 V entre fases.

Onde é mais usado

O modelo de 80 A pode ser aplicado em circuitos alimentadores de quadros secundários e em circuitos dedicados para equipamentos de maior demanda elétrica, como máquinas comerciais, equipamentos de aquecimento e sistemas de climatização de maior porte, desde que o projeto determine essa proteção.

Também pode ser utilizado em instalações comerciais e industriais para proteger circuitos específicos de distribuição. Não deve ser selecionado apenas pela potência do equipamento: a corrente de projeto, a capacidade dos condutores, os barramentos, os terminais e a corrente de curto-circuito disponível precisam ser considerados.

Dica do Eletricista

“Em circuitos de 80 A, confira se todos os componentes da instalação suportam a corrente prevista. Verifique também se a capacidade de interrupção de 4,5 kA é suficiente para a corrente de curto-circuito calculada no ponto de instalação.”

Informações técnicas

• Marca: Lukma
• Linha: DZ47
• Modelo: LK-80
• Código do fabricante: 34021
• Tipo: Mini disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 80 A
• Curva de disparo: C
• Capacidade de interrupção: 4,5 kA
• Fixação: Trilho DIN
• Aplicação: Proteção de circuitos de alta corrente em instalações residenciais, comerciais e industriais, conforme dimensionamento
