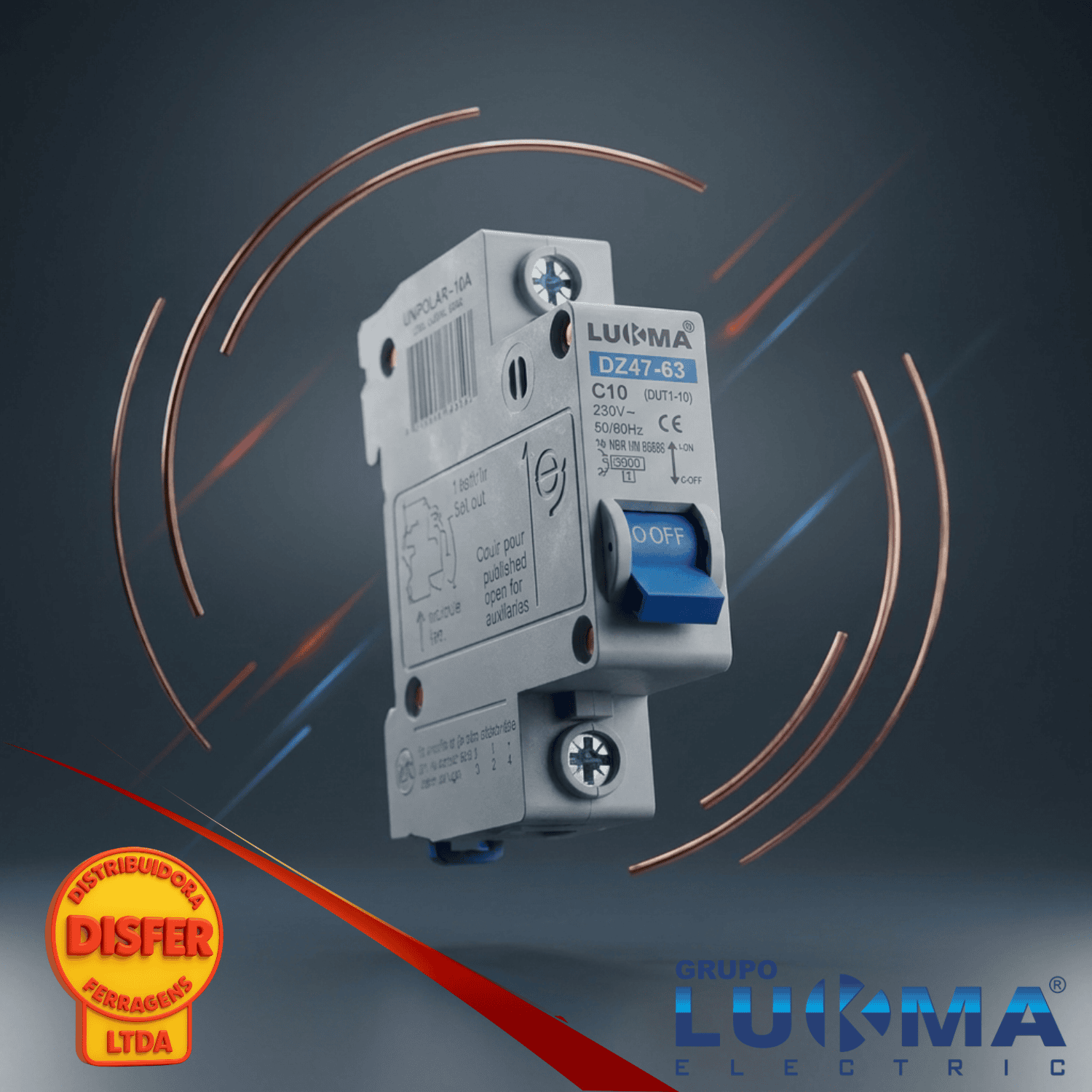

Disjuntor unipolar DIN 10A para proteção de circuitos elétricos

O disjuntor unipolar DIN 10A da Lukma é um minidisjuntor termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Quando identifica uma condição anormal de corrente, interrompe a alimentação do circuito, contribuindo para a segurança da instalação.

Com corrente nominal de 10 amperes, curva C e montagem em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e painéis elétricos com circuitos compatíveis com suas características.

Pra que serve

O disjuntor de 10 A protege os condutores e o circuito contra sobrecorrentes provocadas por sobrecargas ou curtos-circuitos.

A curva C é utilizada em circuitos que podem apresentar correntes de partida moderadas, como determinadas cargas indutivas, desde que as características dos equipamentos e o dimensionamento da instalação sejam compatíveis.

Aplicações mais comuns do disjuntor unipolar 10A

O disjuntor unipolar é normalmente utilizado na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 10 A pode ser aplicado em:

• Circuitos de iluminação: proteção de circuitos de lâmpadas e luminárias cuja corrente total seja compatível com 10 A.
• Circuitos de comando e controle: proteção de circuitos auxiliares em painéis elétricos e sistemas de automação, quando dimensionados para essa corrente.
• Equipamentos de menor potência: proteção de circuitos individuais cuja corrente prevista seja compatível com o disjuntor.

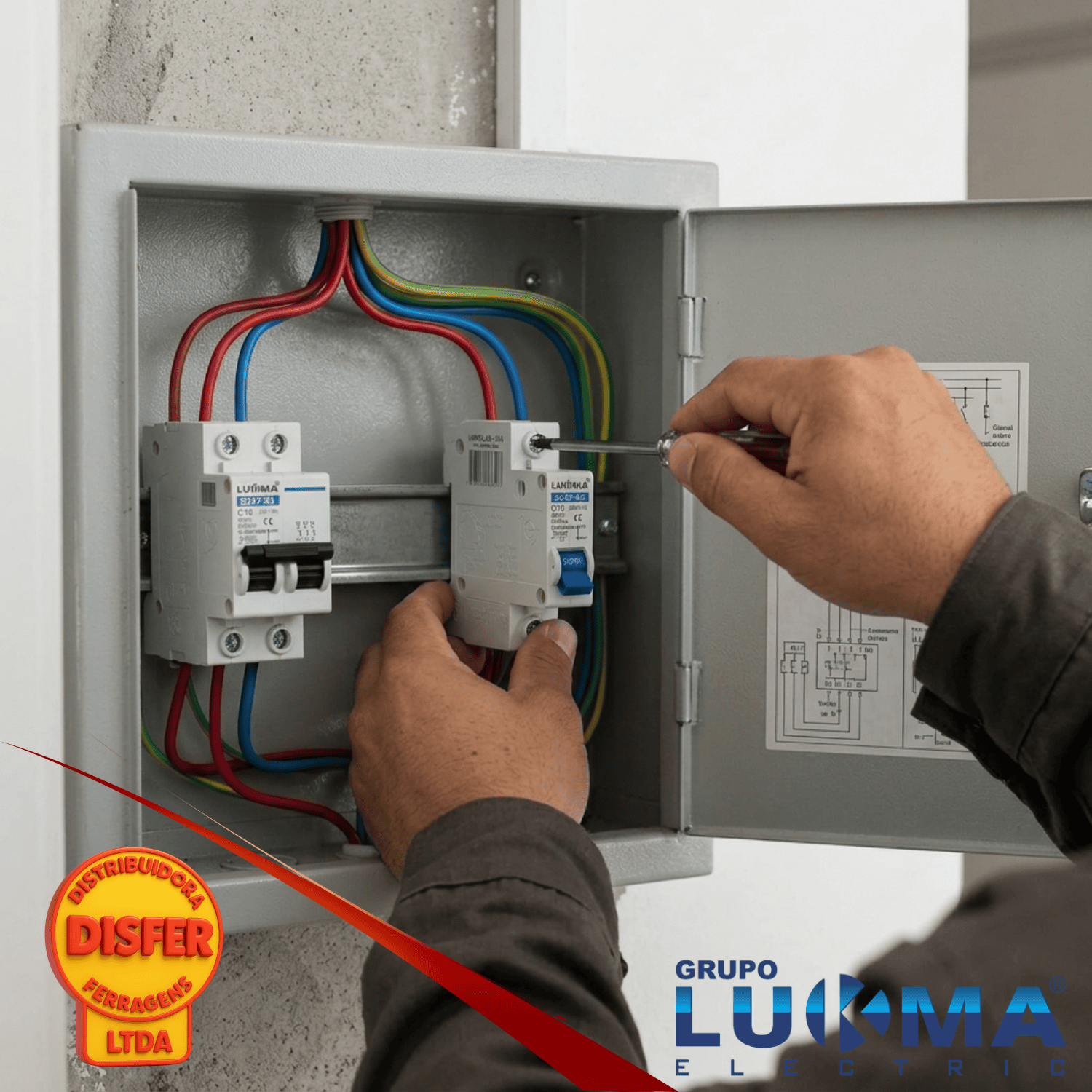

• Quadros de distribuição: proteção individual de circuitos residenciais e comerciais projetados para essa corrente nominal.

Importante: a escolha do disjuntor deve considerar a carga prevista, a seção dos cabos, a capacidade de condução dos condutores e as condições da instalação. Nem todo circuito de iluminação ou equipamento de baixa potência deve utilizar um disjuntor de 10 A.

Dica do Eletricista

“Antes de escolher o disjuntor, confira a corrente prevista para o circuito e a capacidade dos cabos. A proteção precisa estar corretamente dimensionada para evitar sobreaquecimento dos condutores e outros riscos elétricos.”

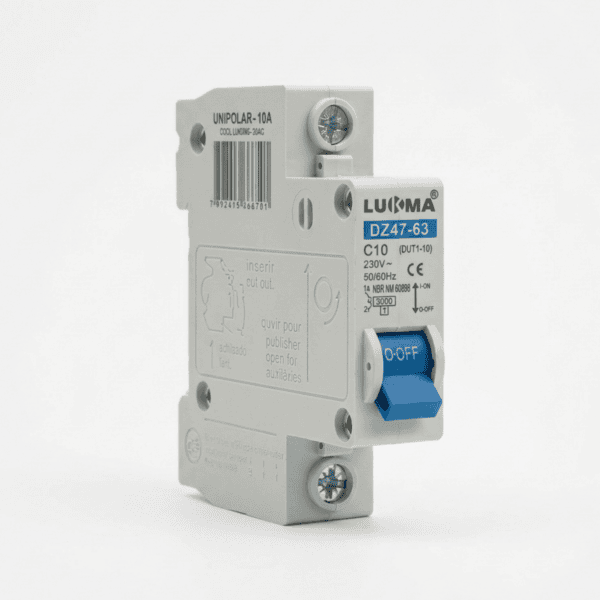

Informações técnicas

• Marca: Lukma
• Modelo: LK-10
• Código do fabricante: 34002
• Tipo: Minidisjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 10 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA
• Fixação: Trilho DIN
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
