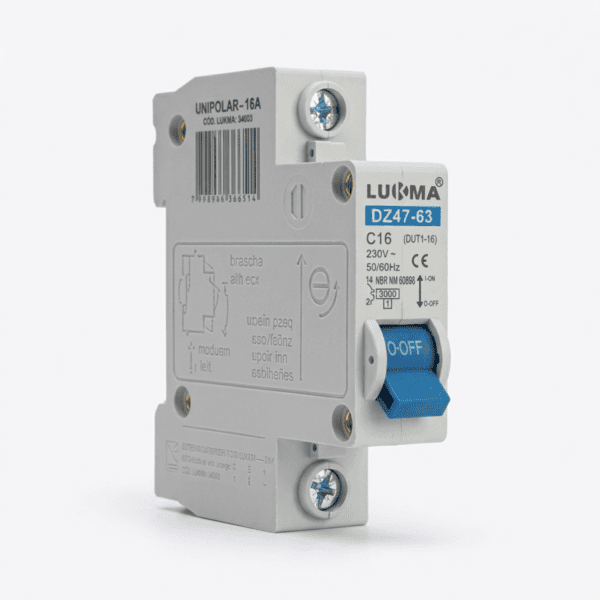

Disjuntor unipolar DIN 16A para proteção de circuitos elétricos

O disjuntor unipolar DIN 16A da Lukma é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Quando identifica uma condição anormal de corrente, interrompe a alimentação do circuito, ajudando a proteger os condutores e os equipamentos conectados.

Com corrente nominal de 16 amperes, curva C e instalação em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e painéis elétricos com circuitos compatíveis com suas especificações.

Pra que serve

O disjuntor de 16 A interrompe a corrente elétrica quando ocorre uma sobrecarga ou um curto-circuito, contribuindo para a segurança da instalação.

A curva C é utilizada em circuitos que podem apresentar correntes de partida moderadas, como determinadas cargas indutivas e equipamentos com motores, desde que as características da carga e o dimensionamento elétrico sejam compatíveis.

Aplicações mais comuns do disjuntor unipolar 16A

O disjuntor unipolar é normalmente utilizado na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 16 A pode ser aplicado em:

• Circuitos de iluminação: proteção de circuitos com lâmpadas e luminárias cuja corrente total seja compatível com 16 A.
• Circuitos de tomadas: proteção de circuitos dimensionados para essa corrente, conforme os equipamentos previstos e a capacidade dos condutores.
• Equipamentos elétricos específicos: circuitos individuais para aparelhos cuja corrente de funcionamento seja compatível com o disjuntor.
• Painéis de comando e quadros de distribuição: proteção individual de circuitos residenciais, comerciais ou industriais compatíveis com suas características.

Importante: a escolha do disjuntor deve considerar a corrente da carga, a seção dos cabos, a capacidade de condução dos condutores e as condições da instalação. Nem todo circuito de tomadas ou equipamento pode utilizar um disjuntor de 16 A.

Dica do Eletricista

“Antes de instalar o disjuntor, confira a corrente prevista para o circuito e a capacidade dos cabos. A proteção deve ser dimensionada de acordo com a carga e o projeto elétrico, não apenas pela potência do equipamento.”

Informações técnicas

• Marca: Lukma
• Modelo: LK-16
• Código do fabricante: 34003
• Tipo: Minidisjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 16 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA
• Tensão nominal de trabalho: 230/400 Vca
• Tensão nominal de isolação: 240/415 Vca
• Frequência: 50/60 Hz, conforme a especificação aplicável ao modelo
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção de circuitos contra sobrecargas e curtos-circuitos
