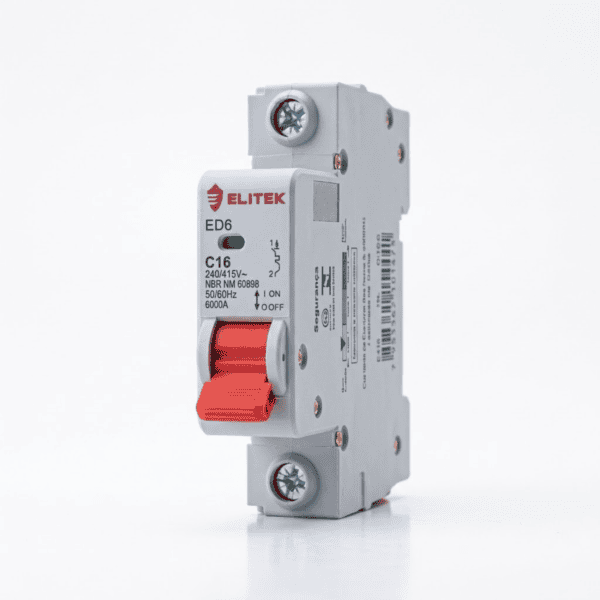

Disjuntor unipolar 16A para proteção de circuitos elétricos
O disjuntor unipolar 16A Elitek é um dispositivo termomagnético projetado para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com curva de disparo C e capacidade de interrupção de 6 kA, é indicado para instalações residenciais, comerciais e industriais compatíveis com suas características técnicas.

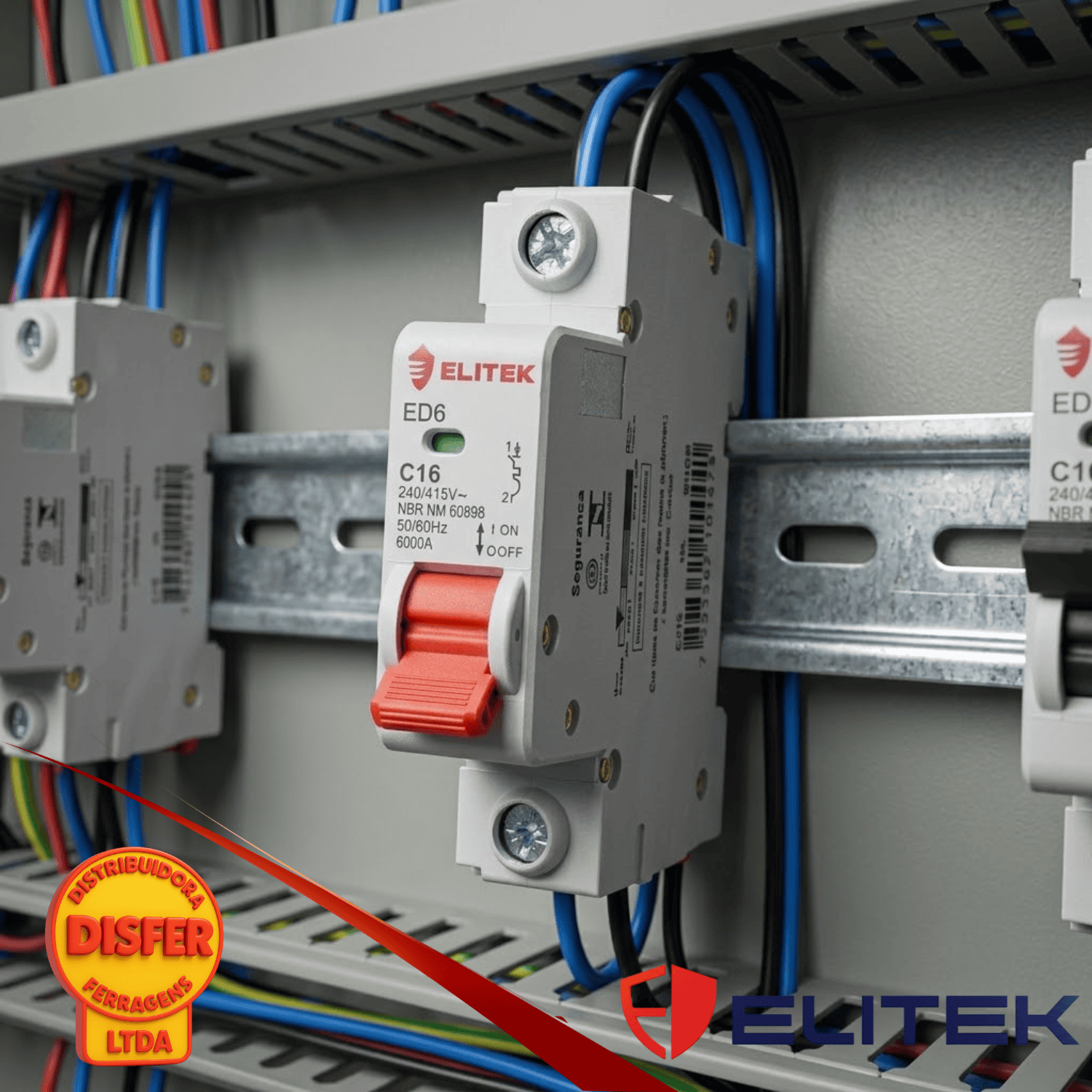

Seu formato compacto permite a instalação em quadros de distribuição e painéis elétricos com trilho DIN de 35 mm.
Pra que serve
O disjuntor interrompe automaticamente a corrente elétrica quando identifica uma sobrecarga ou um curto-circuito, contribuindo para a proteção dos condutores e dos equipamentos conectados ao circuito.
Onde é mais usado
O disjuntor unipolar 16A pode ser utilizado em circuitos como:
- Circuitos de iluminação com carga compatível.
- Circuitos de tomadas dimensionados para a corrente prevista no projeto.
- Alimentação de equipamentos elétricos de pequeno e médio consumo, conforme a corrente de operação.
- Circuitos com cargas indutivas que apresentem corrente de partida compatível com a curva C.
Por ser unipolar, protege um único polo do circuito. A escolha deve considerar a carga, a seção e a capacidade de condução dos cabos e as condições da instalação. A capacidade de interrupção de 6 kA deve ser adequada à corrente de curto-circuito prevista no ponto de instalação.
Dica do Eletricista
“Antes de instalar o disjuntor, confira se a corrente nominal é compatível com os cabos e com a carga do circuito. Verifique também se a capacidade de interrupção atende às condições da instalação.”
Informações técnicas
- Marca: Elitek
- Modelo: ED61C16A
- Referência do fabricante: 1668
- Código na Disfer: D184
- Tipo: Mini disjuntor termomagnético
- Número de polos: 1 polo (unipolar)
- Corrente nominal: 16A
- Curva de disparo: C
- Capacidade de interrupção: 6 kA
- Tensão de operação: 230 Vca para versão unipolar, conforme especificação da linha
- Fixação: Trilho DIN de 35 mm
- Normas de referência da linha: IEC 60898
