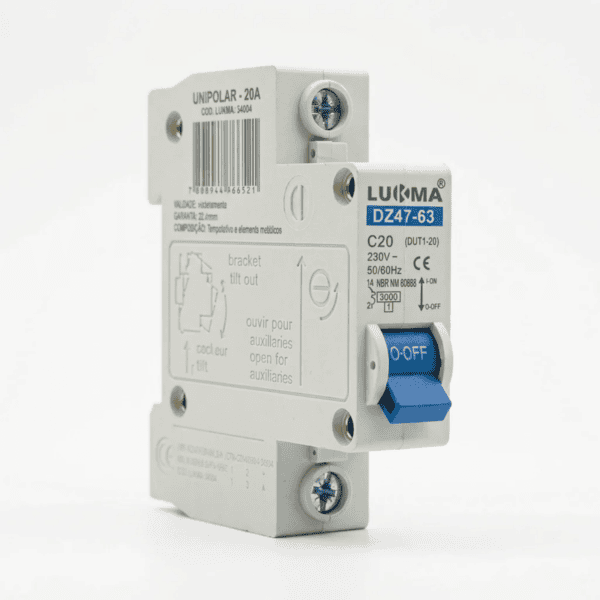

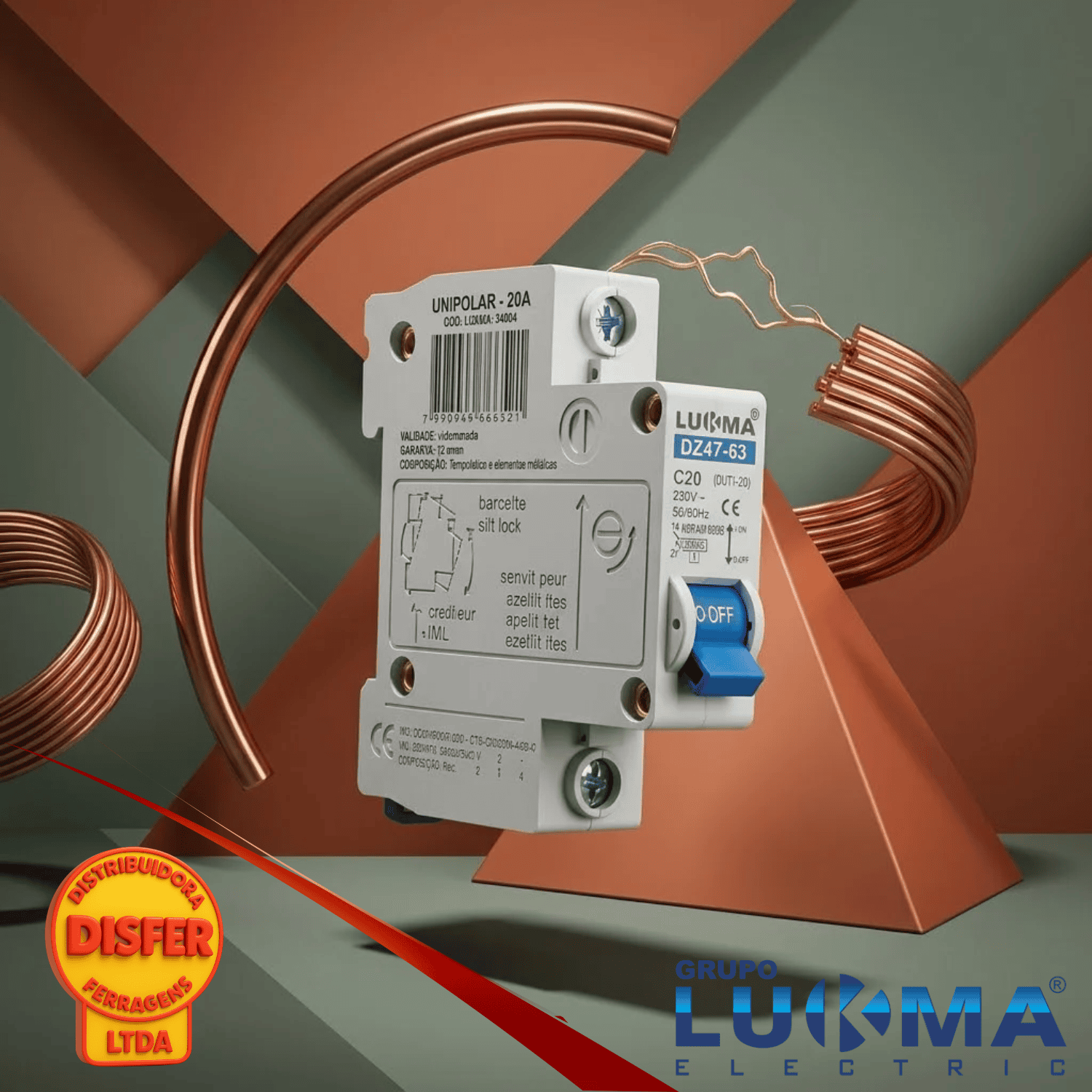

Disjuntor unipolar DIN 20A para proteção de circuitos elétricos

O disjuntor unipolar DIN 20A da Lukma é um minidisjuntor termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Quando detecta uma condição anormal de corrente, interrompe a alimentação do circuito, ajudando a proteger os condutores e os equipamentos conectados.

Com corrente nominal de 20 amperes, curva C e montagem em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e painéis elétricos com circuitos dimensionados para suas características.

Pra que serve

O disjuntor de 20 A interrompe a corrente elétrica em situações de sobrecarga ou curto-circuito, contribuindo para a proteção da instalação.

A curva C é indicada para circuitos que podem apresentar correntes de partida moderadas, como determinadas cargas indutivas e equipamentos com motores, desde que as características da carga e o projeto elétrico sejam compatíveis com o dispositivo.

Aplicações mais comuns do disjuntor unipolar 20A

O disjuntor unipolar é utilizado principalmente na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 20 A pode ser aplicado em:

• Circuitos de tomadas de uso específico: para equipamentos cuja corrente prevista seja compatível com a proteção e com o dimensionamento dos cabos.
• Equipamentos elétricos: em circuitos individuais de aparelhos cuja corrente de funcionamento seja compatível com 20 A.
• Ar-condicionado e equipamentos com motor: quando a corrente de funcionamento e de partida forem compatíveis com a curva C e com as especificações do fabricante.

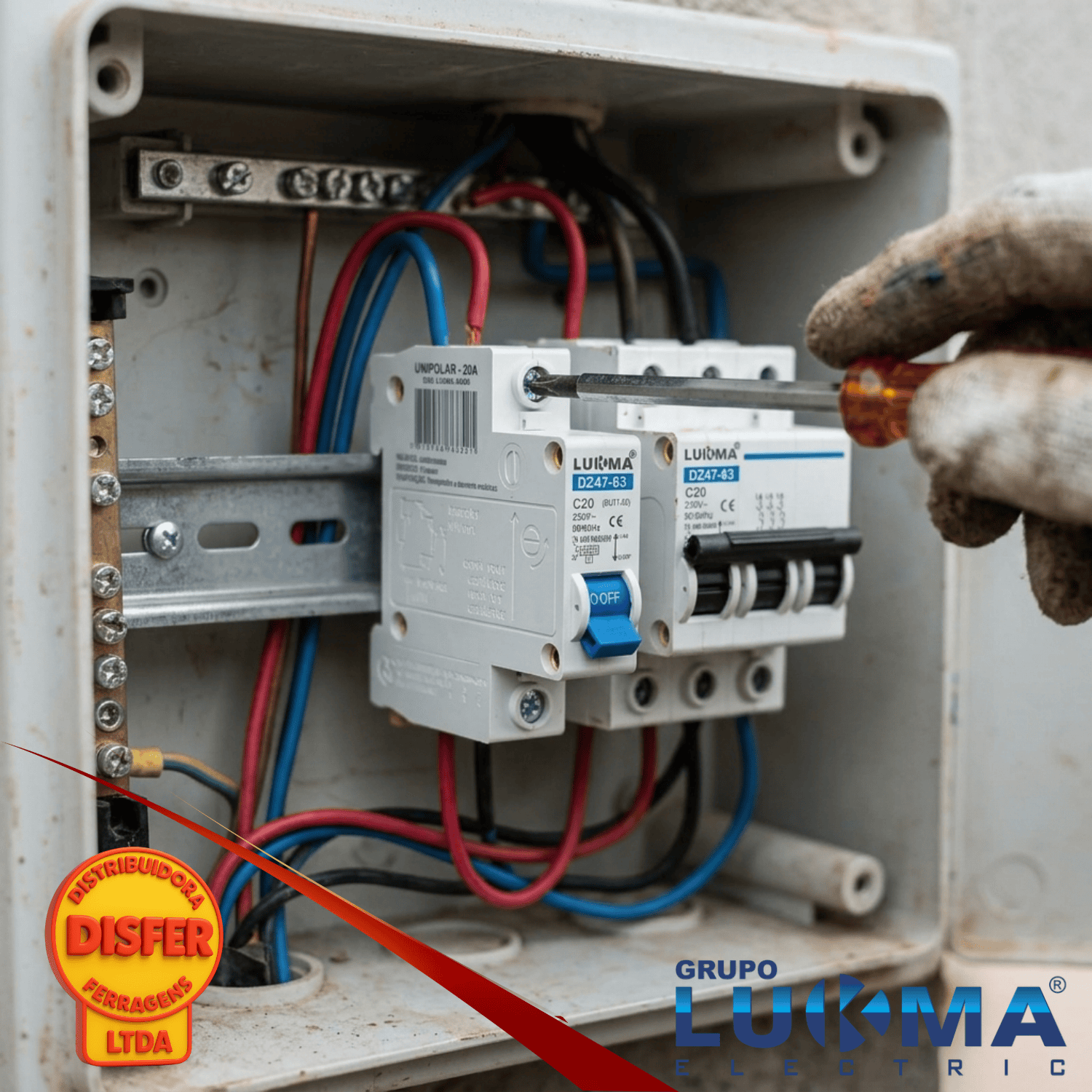

• Painéis de comando e quadros de distribuição: para proteção individual de circuitos dimensionados para essa corrente nominal.

Importante: nem todo circuito de tomadas ou equipamento de maior potência deve utilizar um disjuntor de 20 A. A escolha deve considerar a corrente da carga, a seção dos cabos, a capacidade de condução dos condutores e as condições da instalação.

Dica do Eletricista

“Antes de instalar um disjuntor de 20 A, verifique se os cabos e o circuito foram dimensionados para essa corrente. Aumentar a amperagem sem avaliar a instalação pode comprometer a proteção dos condutores.”

Informações técnicas

• Marca: Lukma
• Modelo: DZ47
• Código do fabricante: 34004
• Tipo: Minidisjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 20 A
• Curva de disparo: C (5 a 10 vezes a corrente nominal)
• Tensão nominal de operação: 240 Vca
• Capacidade de interrupção: 3 kA
• Frequência nominal: 60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Resistência mecânica: 20.000 manobras
• Resistência elétrica: 6.000 manobras
• Normas de referência: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2
