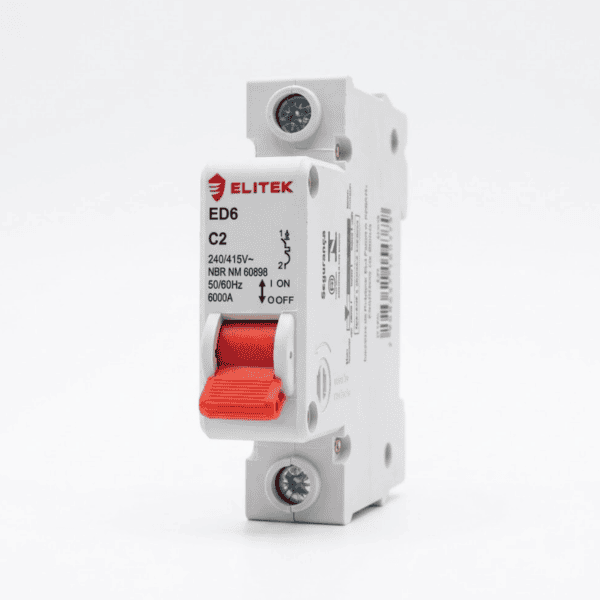

Disjuntor unipolar 2A para proteção de circuitos elétricos

O disjuntor unipolar 2A Elitek ED6 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos de baixa corrente contra sobrecargas e curtos-circuitos. Possui curva de disparo C e capacidade de interrupção de 6 kA, sendo indicado para circuitos compatíveis com suas características técnicas.

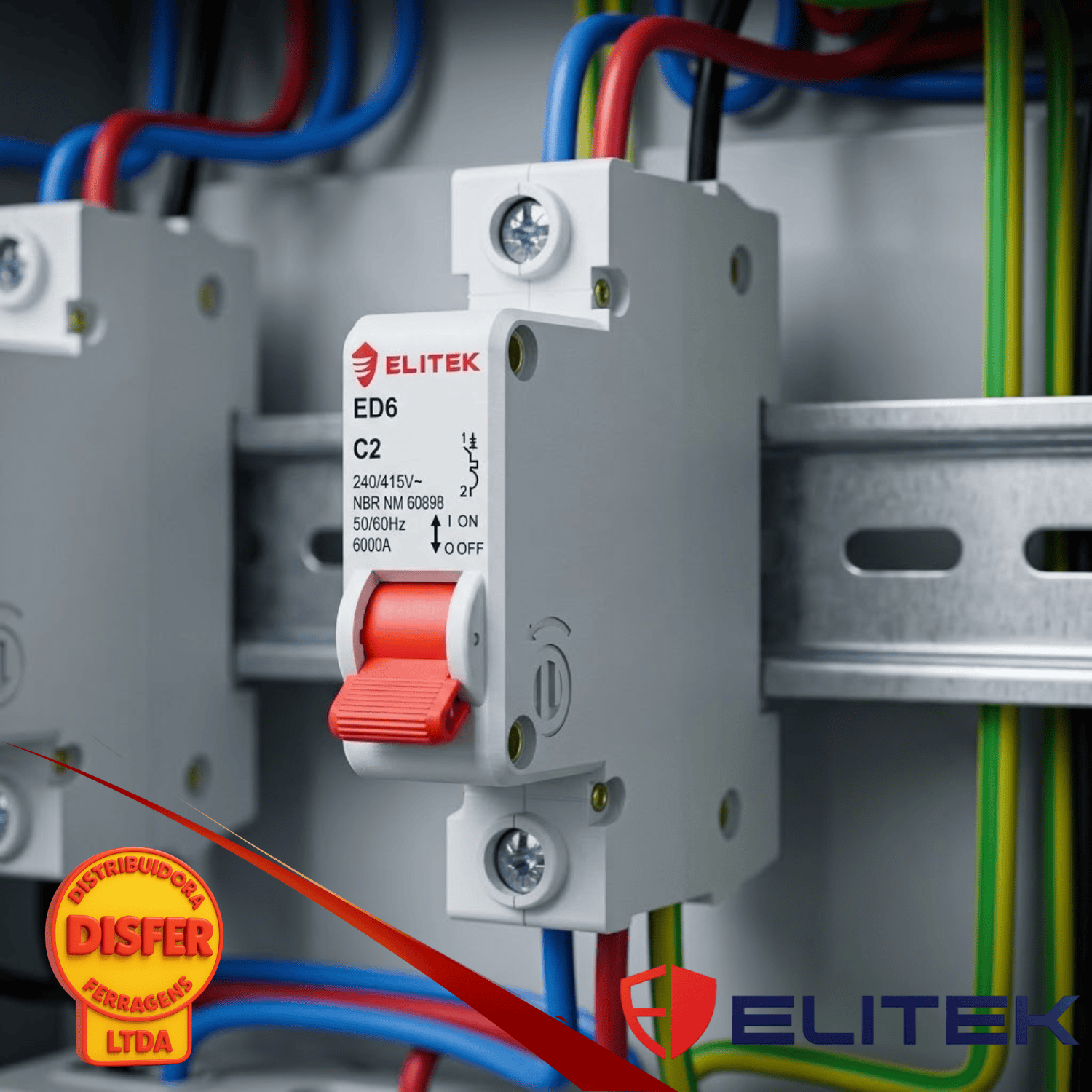

Seu formato compacto permite a instalação em quadros de distribuição e painéis elétricos com trilho DIN.

Pra que serve

O disjuntor interrompe automaticamente a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e os equipamentos conectados ao circuito.

Onde é mais usado

O disjuntor unipolar 2A pode ser utilizado em circuitos de comando e controle de baixa corrente, conforme o projeto elétrico, como:

• Circuitos de comando e sinalização.
• Alimentação de dispositivos auxiliares de painéis elétricos.
• Circuitos de controle e automação.
• Proteção de circuitos específicos de baixa corrente.

Por ser unipolar, protege um único polo do circuito. A escolha deve considerar a corrente de operação, as características dos cabos e dos equipamentos e as condições da instalação. A curva C deve ser compatível com a corrente de partida da carga, e a capacidade de interrupção precisa atender à corrente de curto-circuito prevista no ponto de instalação.

Dica do Eletricista

“O disjuntor de 2A é indicado para circuitos de baixa corrente, como determinados circuitos de comando. Confira a corrente de operação dos dispositivos e o dimensionamento dos condutores antes de escolher a proteção.”

Informações técnicas

• Marca: Elitek
• Linha: ED6
• Referência do produto: 1664
• Tipo: Mini disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 2A
• Curva de disparo: C
• Capacidade de interrupção: 6 kA
• Fixação: Trilho DIN
• Aplicação: Proteção de circuitos contra sobrecargas e curtos-circuitos
