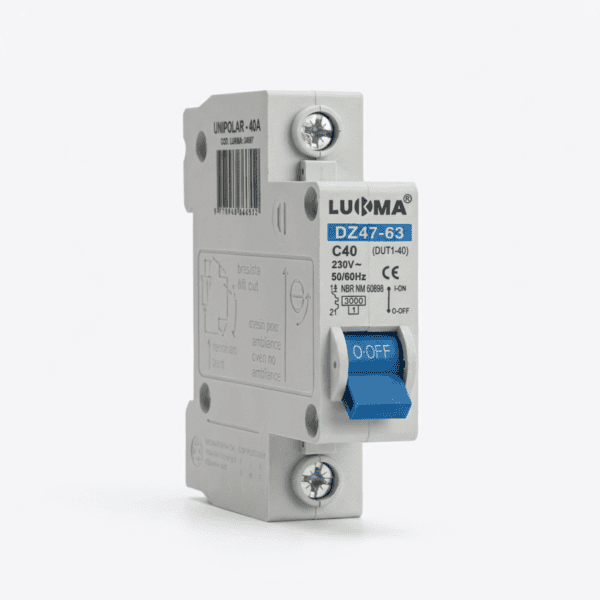

Disjuntor unipolar 40A para proteção de circuitos elétricos

O disjuntor unipolar 40A Lukma LK-40 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com curva de disparo C e capacidade de interrupção de 3 kA, é indicado para instalações residenciais, comerciais e industriais compatíveis com suas características técnicas.

Seu formato compacto e a fixação em trilho DIN de 35 mm facilitam a instalação em quadros de distribuição e painéis elétricos.

Pra que serve

O disjuntor interrompe automaticamente a passagem de corrente quando identifica condições de sobrecarga ou curto-circuito, contribuindo para a proteção dos condutores e da instalação elétrica.

Onde é mais usado

O disjuntor unipolar 40A pode ser aplicado em circuitos dedicados, conforme o projeto elétrico, como:

• Alimentação de equipamentos elétricos de maior potência compatíveis com a corrente nominal.
• Circuitos dedicados para máquinas e equipamentos comerciais ou industriais.
• Circuitos com motores ou outras cargas compatíveis com a curva de disparo C.
• Quadros de distribuição que exijam proteção unipolar de 40A.

A aplicação deve considerar a carga conectada, a seção e a capacidade de condução dos cabos, as condições da instalação e a corrente de curto-circuito prevista. A curva C deve ser adequada às características da carga.

Dica do Eletricista

“Em circuitos de 40A, confira cuidadosamente o dimensionamento dos cabos e a capacidade de interrupção exigida no local. O disjuntor precisa ser compatível com todo o circuito, não apenas com o equipamento alimentado.”

Informações técnicas

• Marca: Lukma
• Modelo: LK-40
• Código do fabricante: 34007
• Tipo: Mini disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 40A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA
• Tensão nominal de operação: 240 Vca
• Frequência nominal: 60 Hz
• Grau de proteção: IP20 em instalação exposta
• Fixação: Trilho DIN de 35 mm
• Normas indicadas pelo fabricante: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2
