Disjuntor unipolar 40A para proteção de circuitos elétricos

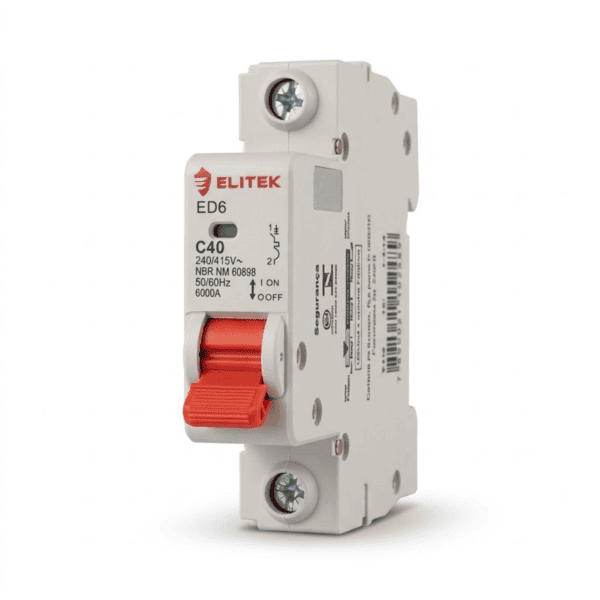

O disjuntor unipolar 40A Elitek ED6 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com curva de disparo C e capacidade de interrupção de 6 kA, é indicado para instalações residenciais, comerciais e industriais compatíveis com suas características técnicas.

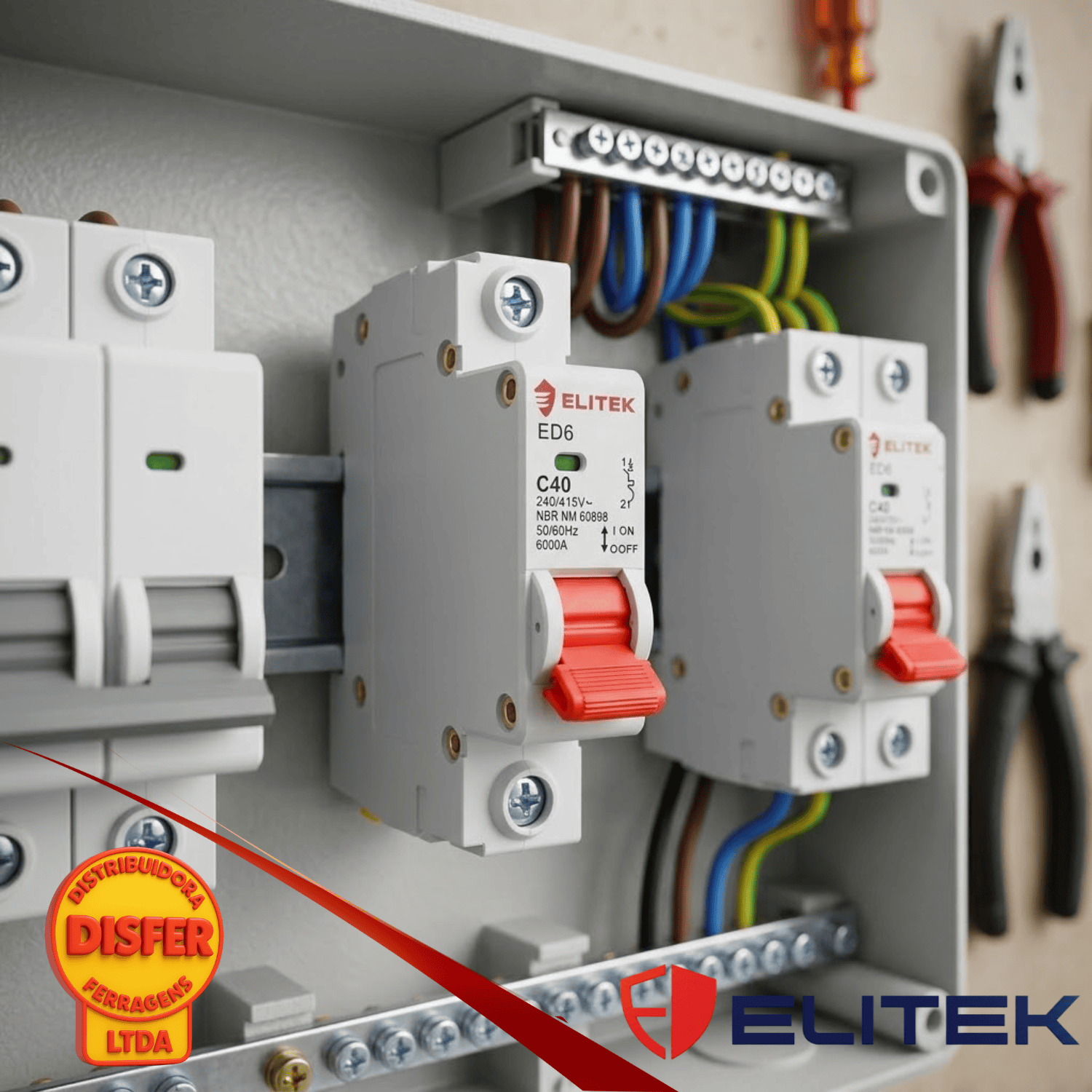

Sua instalação em trilho DIN facilita a montagem em quadros de distribuição e painéis elétricos.
Pra que serve
O disjuntor interrompe automaticamente a corrente elétrica quando identifica condições de sobrecarga ou curto-circuito, contribuindo para a proteção dos condutores e da instalação.
Onde é mais usado
O disjuntor unipolar 40A pode ser utilizado em circuitos dedicados, conforme o dimensionamento elétrico, como:
- Alimentação de equipamentos elétricos com corrente compatível.
- Circuitos dedicados para máquinas e equipamentos comerciais.
- Circuitos específicos em quadros de distribuição residenciais, comerciais e industriais.
- Circuitos com motores ou cargas indutivas cuja corrente de partida seja compatível com a curva C.
Por ser unipolar, protege um único polo do circuito. A escolha deve considerar a corrente da carga, a seção e a capacidade de condução dos cabos, as condições da instalação e a corrente de curto-circuito prevista no ponto de instalação.
Dica do Eletricista
“Em circuitos de 40A, verifique se os cabos e as conexões estão dimensionados para a corrente prevista. Confirme também se a capacidade de interrupção do disjuntor é adequada às condições da rede.”
Informações técnicas
- Marca: Elitek
- Linha: ED6
- Referência do fabricante: 1672
- Código na Disfer: D101
- Tipo: Mini disjuntor termomagnético
- Número de polos: 1 polo (unipolar)
- Corrente nominal: 40A
- Curva de disparo: C
- Capacidade de interrupção: 6 kA
- Grau de proteção: Classe 1
- Fixação: Trilho DIN
- Aplicação: Proteção de circuitos contra sobrecargas e curtos-circuitos
