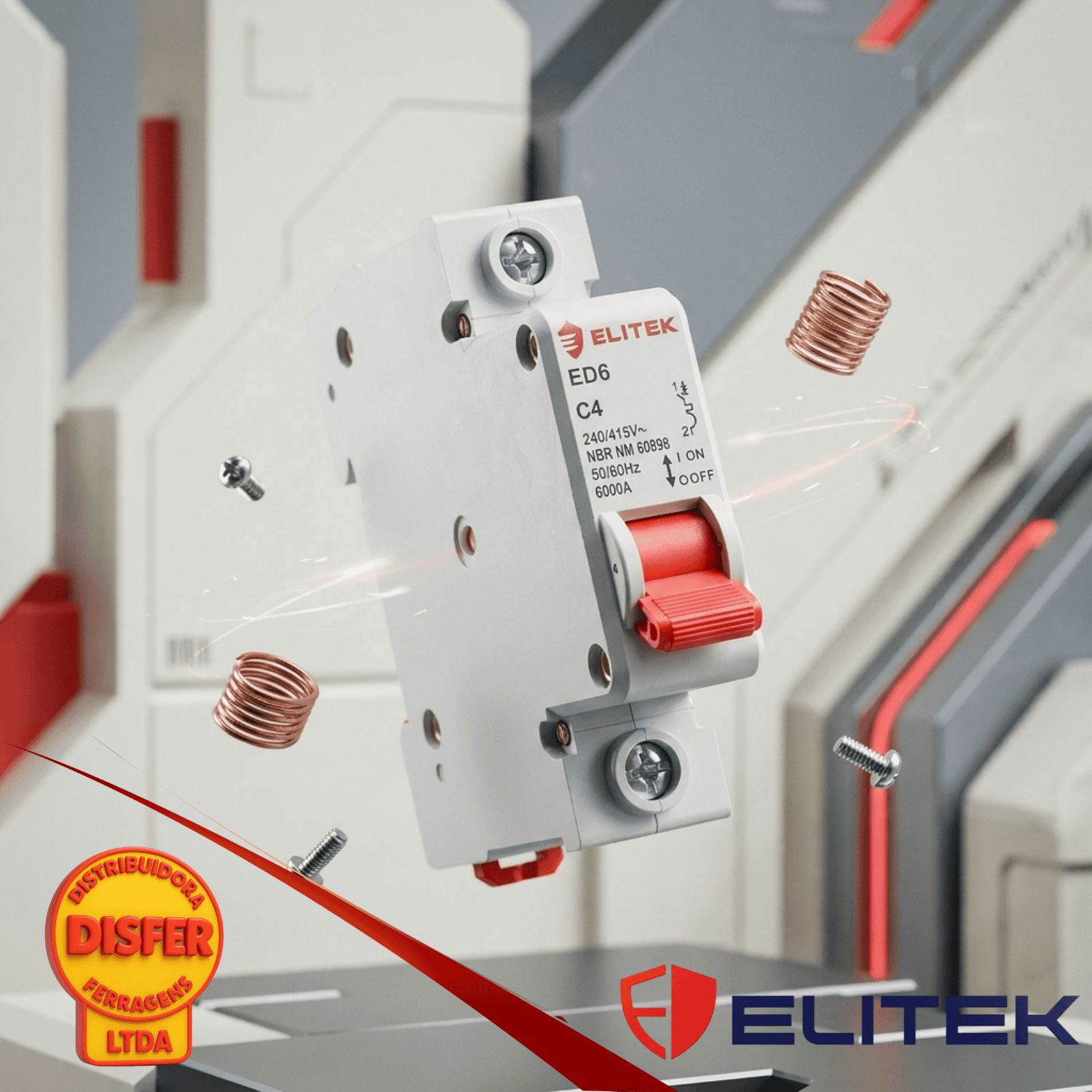

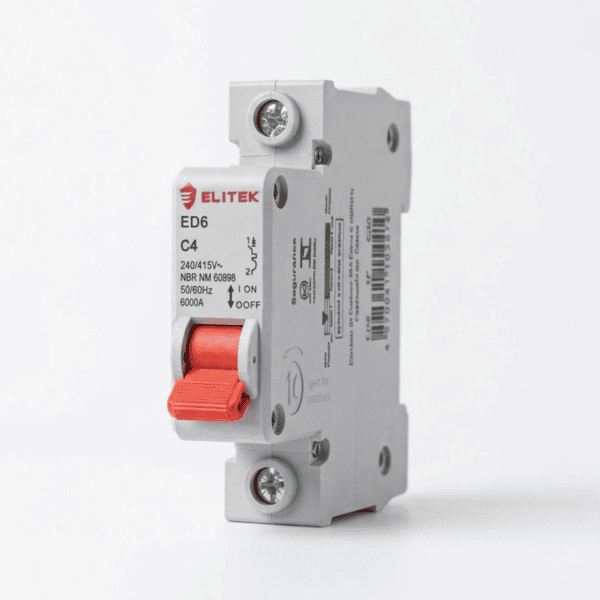

Disjuntor unipolar 4A para proteção de circuitos elétricos
O disjuntor unipolar 4A Elitek ED6 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos de baixa corrente contra sobrecargas e curtos-circuitos. Possui curva de disparo C e capacidade de interrupção de 6 kA, sendo indicado para aplicações compatíveis com suas características técnicas.

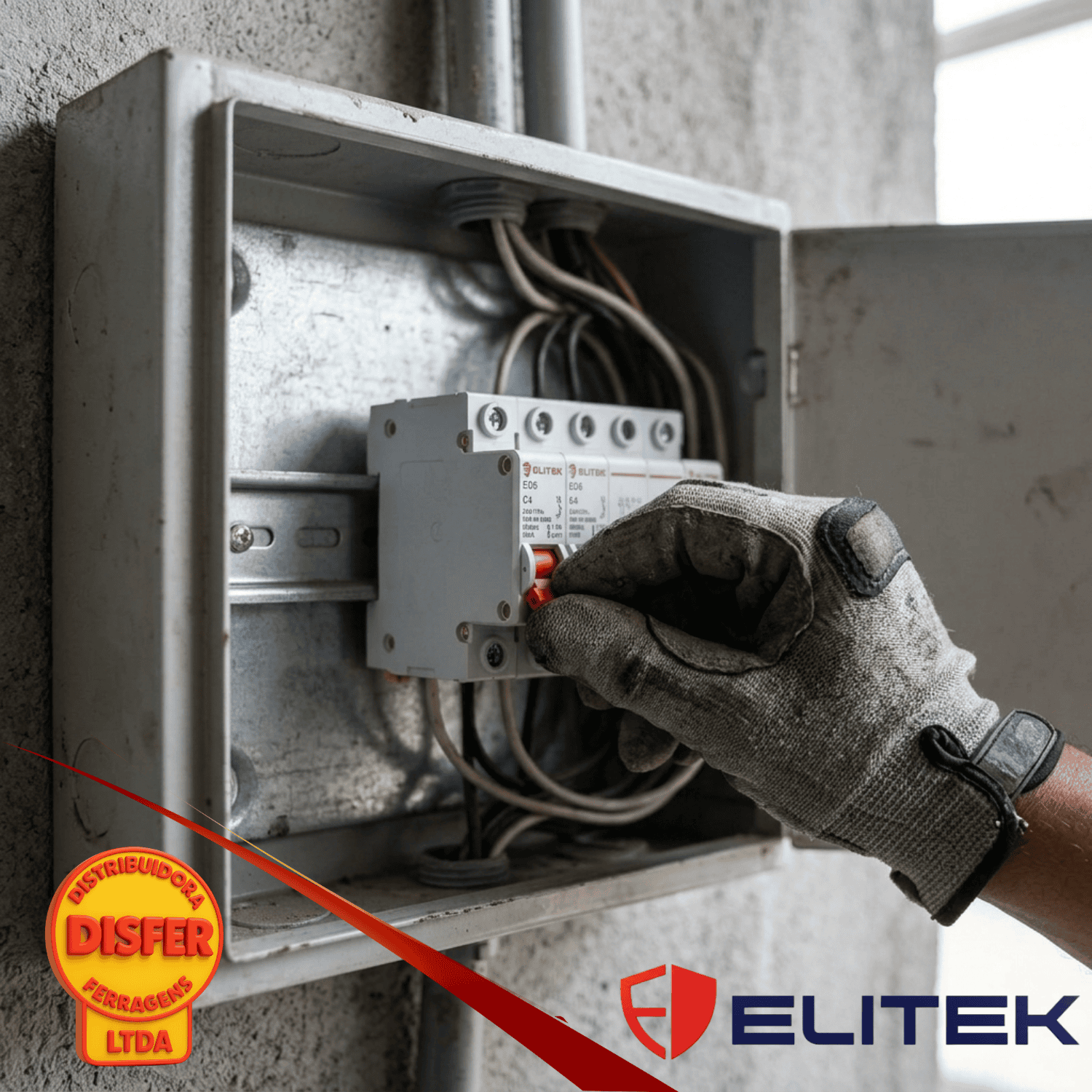

Seu formato compacto permite a instalação em quadros de distribuição e painéis elétricos com trilho DIN.
Pra que serve
O disjuntor interrompe automaticamente a corrente elétrica quando detecta uma sobrecarga ou um curto-circuito, contribuindo para a proteção dos condutores e dos equipamentos conectados ao circuito.
Onde é mais usado
O disjuntor unipolar 4A pode ser utilizado em circuitos de baixa corrente, conforme o projeto elétrico, como:
- Circuitos de comando e sinalização.
- Alimentação de dispositivos auxiliares em painéis elétricos.
- Circuitos de controle e automação.
- Proteção de circuitos específicos de baixa corrente.
Por ser unipolar, protege um único polo do circuito. A aplicação deve considerar a corrente da carga, o dimensionamento dos condutores e as condições da instalação. A curva C deve ser compatível com as características da carga, e a capacidade de interrupção precisa atender à corrente de curto-circuito prevista no ponto de instalação.
Dica do Eletricista
“Em circuitos de baixa corrente, como os de comando e sinalização, confira o consumo dos dispositivos e o dimensionamento dos cabos antes de definir a proteção. O disjuntor precisa ser compatível com todo o circuito.”
Informações técnicas
- Marca: Elitek
- Linha: ED6
- Modelo: DIN Unipolar 4A
- Referência do fabricante: 1665
- Código na Disfer: D182
- Tipo: Mini disjuntor termomagnético
- Número de polos: 1 polo (unipolar)
- Corrente nominal: 4A
- Curva de disparo: C
- Capacidade de interrupção: 6 kA
- Grau de proteção: Classe 1
- Fixação: Trilho DIN
- Aplicação: Proteção de circuitos contra sobrecargas e curtos-circuitos
