Disjuntor unipolar 50A para proteção de circuitos elétricos

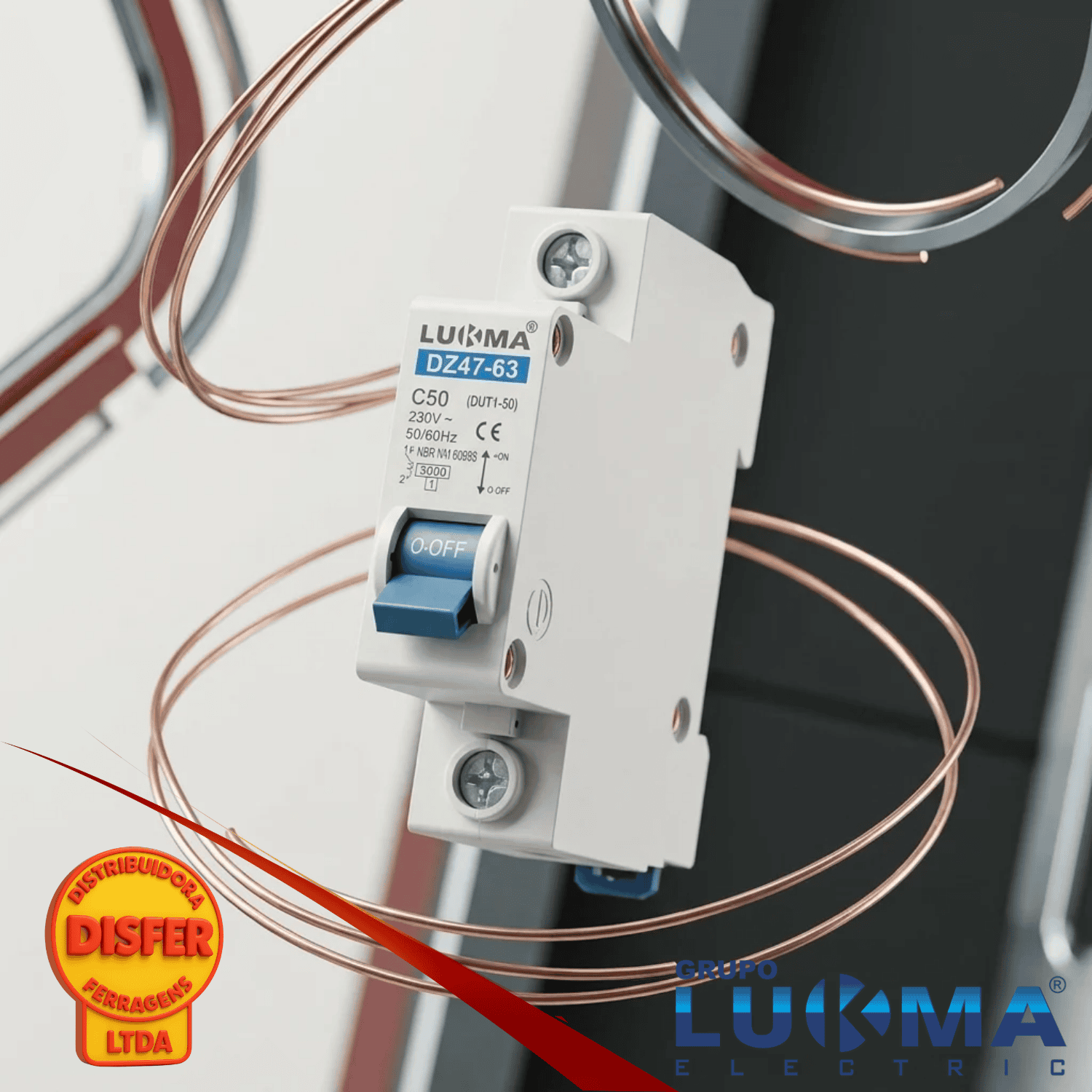

O disjuntor unipolar 50A Lukma LK-50 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Possui curva de disparo C e capacidade de interrupção de 3 kA, sendo indicado para instalações elétricas compatíveis com suas características técnicas.

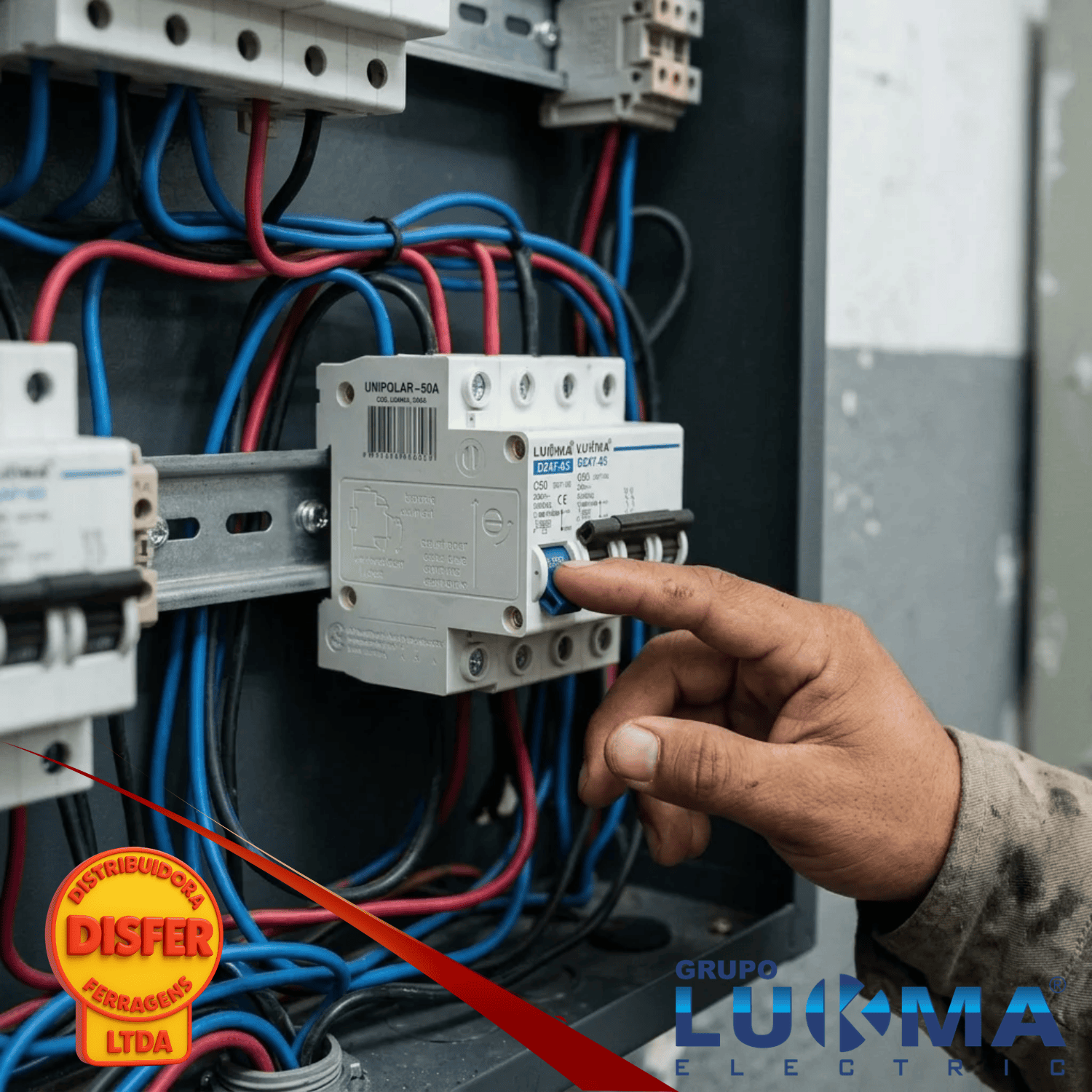

Sua instalação em trilho DIN de 35 mm facilita a montagem em quadros de distribuição e painéis elétricos.
Pra que serve
O disjuntor interrompe automaticamente a corrente elétrica quando identifica condições de sobrecarga ou curto-circuito, contribuindo para a proteção dos condutores e da instalação.
Onde é mais usado
O disjuntor unipolar 50A pode ser aplicado em circuitos dedicados, conforme o projeto elétrico, como:
- Alimentação de equipamentos elétricos de maior potência compatíveis com a corrente nominal.
- Circuitos dedicados para máquinas e equipamentos comerciais ou industriais.
- Circuitos com motores e outras cargas compatíveis com a curva de disparo C.
- Quadros de distribuição que necessitem de proteção unipolar de 50A.
A escolha deve considerar a corrente da carga, a seção e a capacidade de condução dos cabos, as condições da instalação e a corrente de curto-circuito prevista. A curva C deve ser compatível com as características da carga.
Dica do Eletricista
“Em circuitos de maior corrente, confira se os cabos, os terminais e o disjuntor estão dimensionados para a instalação. A capacidade de interrupção também deve ser adequada à corrente de curto-circuito prevista no ponto de instalação.”

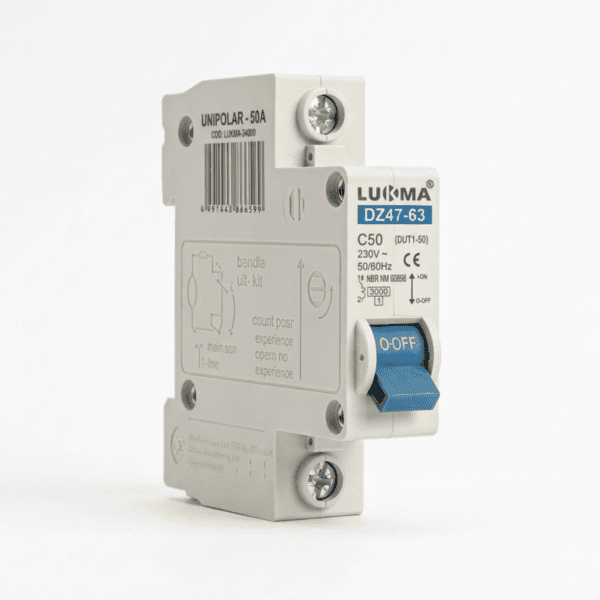

Informações técnicas
- Marca: Lukma
- Modelo: LK-50
- Código do fabricante: 34008
- Tipo: Mini disjuntor termomagnético
- Número de polos: 1 polo (unipolar)
- Corrente nominal: 50A
- Curva de disparo: C
- Capacidade de interrupção: 3 kA
- Tensão nominal de operação: 240 Vca
- Frequência nominal: 60 Hz
- Grau de proteção: IP20 em instalação exposta
- Fixação: Trilho DIN de 35 mm
- Normas indicadas na documentação da linha: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2
