Disjuntor unipolar 50A para proteção de circuitos elétricos

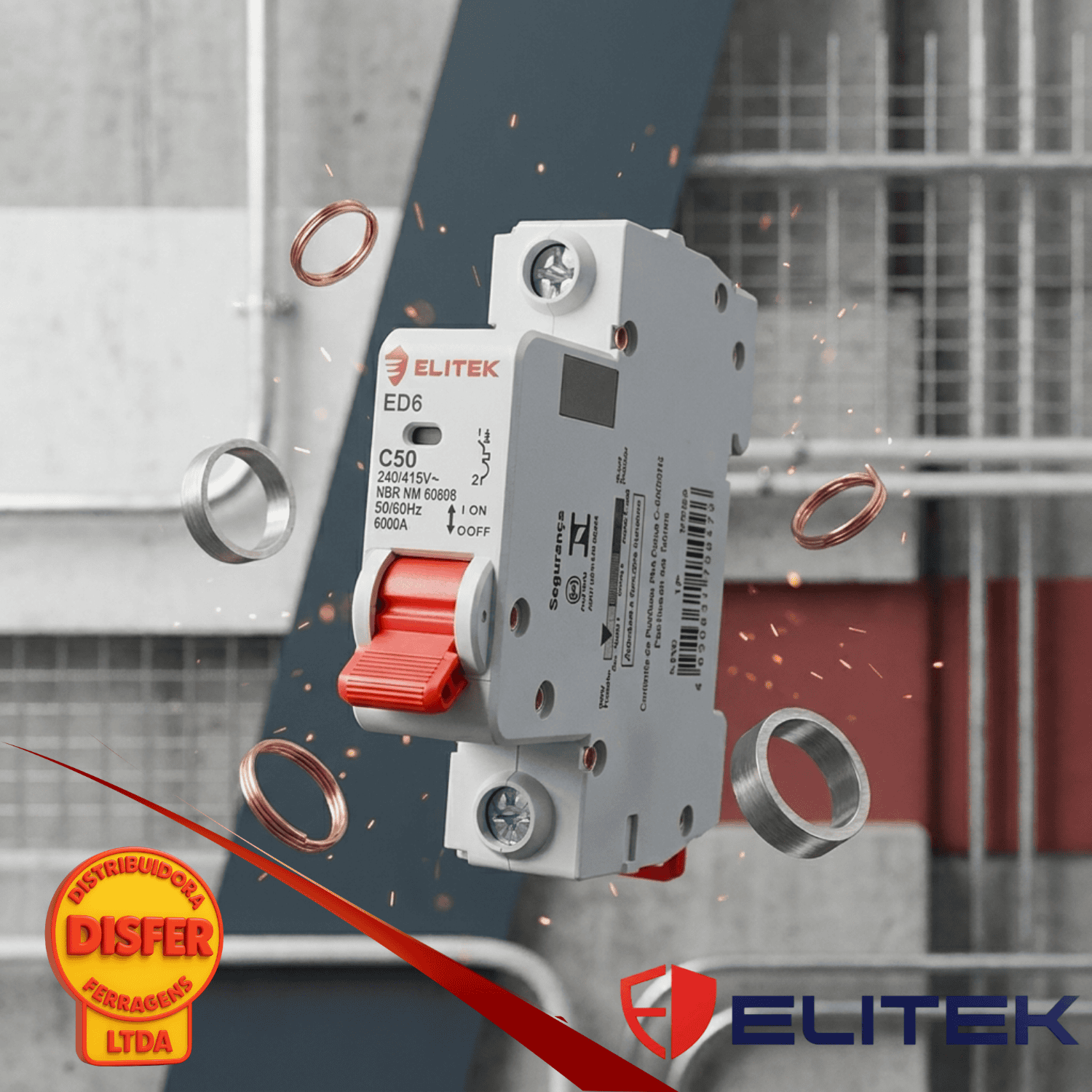

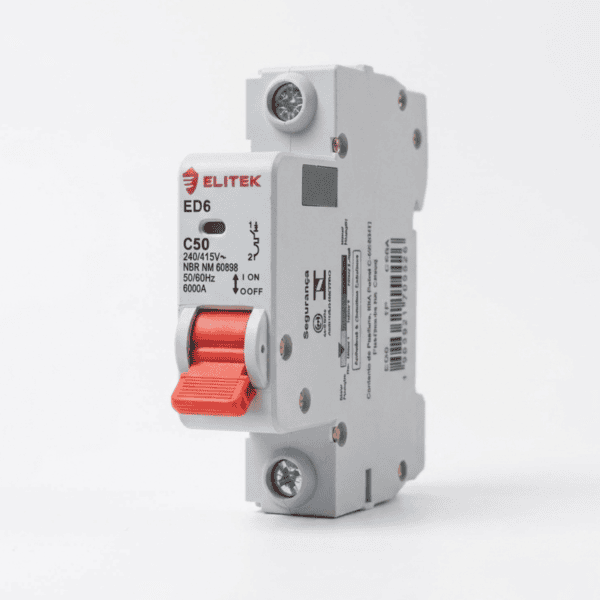

O disjuntor unipolar 50A Elitek ED6 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Possui curva de disparo C e capacidade de interrupção de 6 kA, sendo indicado para instalações residenciais, comerciais e industriais compatíveis com suas especificações.

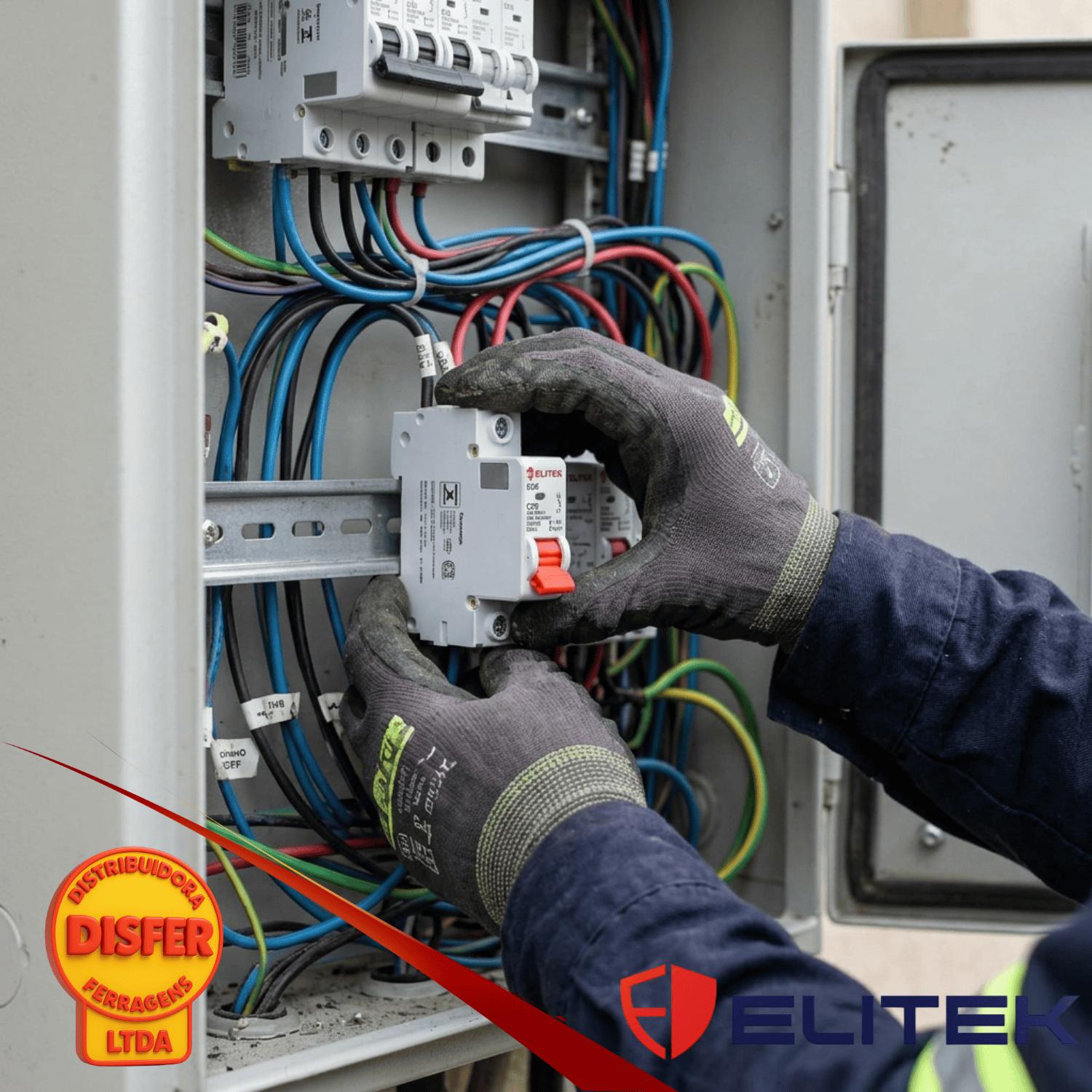

Sua montagem em trilho DIN de 35 mm facilita a instalação em quadros de distribuição e painéis elétricos.
Pra que serve
O disjuntor interrompe automaticamente a corrente elétrica quando identifica uma sobrecarga ou um curto-circuito, contribuindo para a proteção dos condutores e da instalação elétrica.
Onde é mais usado
O disjuntor unipolar 50A pode ser utilizado em circuitos dedicados, conforme o dimensionamento elétrico, como:
- Alimentação de equipamentos elétricos de maior potência compatíveis com a corrente nominal.
- Circuitos dedicados para máquinas e equipamentos comerciais ou industriais.
- Circuitos específicos em quadros de distribuição.
- Aplicações com cargas indutivas cuja corrente de partida seja compatível com a curva C.
Por ser unipolar, protege um único polo do circuito. A escolha deve considerar a corrente da carga, a seção e a capacidade de condução dos cabos, as condições da instalação e a corrente de curto-circuito prevista no ponto de instalação.
Dica do Eletricista
“Em circuitos de 50A, verifique se os cabos, os terminais e as conexões estão dimensionados para a corrente prevista. Confirme também se a capacidade de interrupção do disjuntor é adequada às condições da rede.”
Informações técnicas
- Marca: Elitek
- Linha: ED6
- Modelo: ED61C50A
- Referência do fabricante: 1673
- Tipo: Mini disjuntor termomagnético
- Número de polos: 1 polo (unipolar)
- Corrente nominal: 50A
- Curva de disparo: C
- Capacidade de interrupção: 6 kA
- Frequência: 50/60 Hz
- Fixação: Trilho DIN de 35 mm
- Norma de referência: IEC 60898 / NBR NM 60898
- Aplicação: Proteção de circuitos contra sobrecargas e curtos-circuitos
