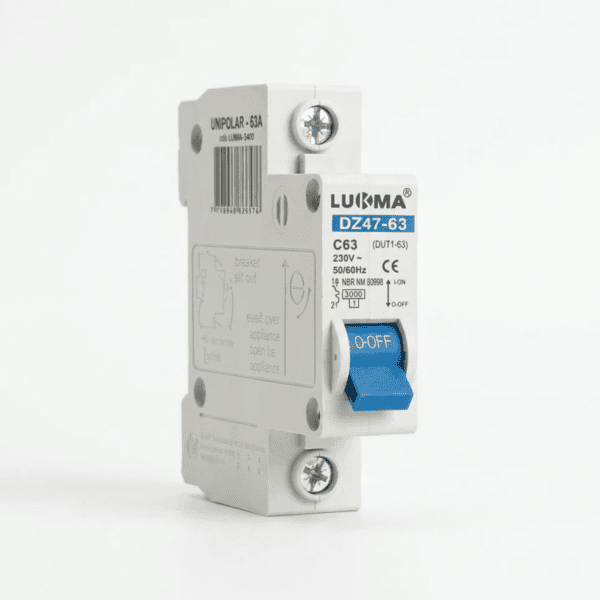

Disjuntor unipolar 63A para proteção de circuitos elétricos
O disjuntor unipolar 63A Lukma LK-63 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Possui curva de disparo C e capacidade de interrupção de 3 kA, sendo indicado para instalações elétricas compatíveis com suas características técnicas.
Sua fixação em trilho DIN de 35 mm facilita a instalação em quadros de distribuição e painéis elétricos.
Pra que serve
O disjuntor interrompe automaticamente a corrente elétrica em situações de sobrecarga ou curto-circuito, contribuindo para a proteção dos condutores e da instalação elétrica.
Onde é mais usado
O disjuntor unipolar 63A pode ser utilizado em circuitos dedicados que exijam proteção dessa corrente, conforme o projeto elétrico, como:
- Alimentação de equipamentos elétricos de maior potência compatíveis com a corrente nominal.
- Circuitos dedicados em instalações comerciais e industriais.
- Proteção de circuitos específicos em quadros de distribuição.
- Aplicações com cargas compatíveis com a curva de disparo C.
Por ser unipolar, protege um único polo do circuito. A aplicação deve respeitar o projeto elétrico, a corrente da carga, a seção e a capacidade de condução dos cabos e a corrente de curto-circuito prevista no ponto de instalação. A capacidade de interrupção de 3 kA deve ser adequada às condições da rede.
Dica do Eletricista
“Em circuitos de 63A, confirme se os cabos, as conexões e o disjuntor estão corretamente dimensionados. Verifique também se a capacidade de interrupção é suficiente para a corrente de curto-circuito prevista na instalação.”
Informações técnicas
- Marca: Lukma
- Modelo: LK-63 / DZ47
- Código do fabricante: 34009
- Tipo: Mini disjuntor termomagnético
- Número de polos: 1 polo (unipolar)
- Corrente nominal: 63A
- Curva de disparo: C (5 a 10 vezes a corrente nominal)
- Capacidade de interrupção: 3 kA
- Tensão nominal de operação: 240 Vca
- Frequência nominal: 60 Hz
- Grau de proteção: IP20 em instalação exposta
- Fixação: Trilho DIN de 35 mm
- Normas indicadas na documentação do fabricante: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2
