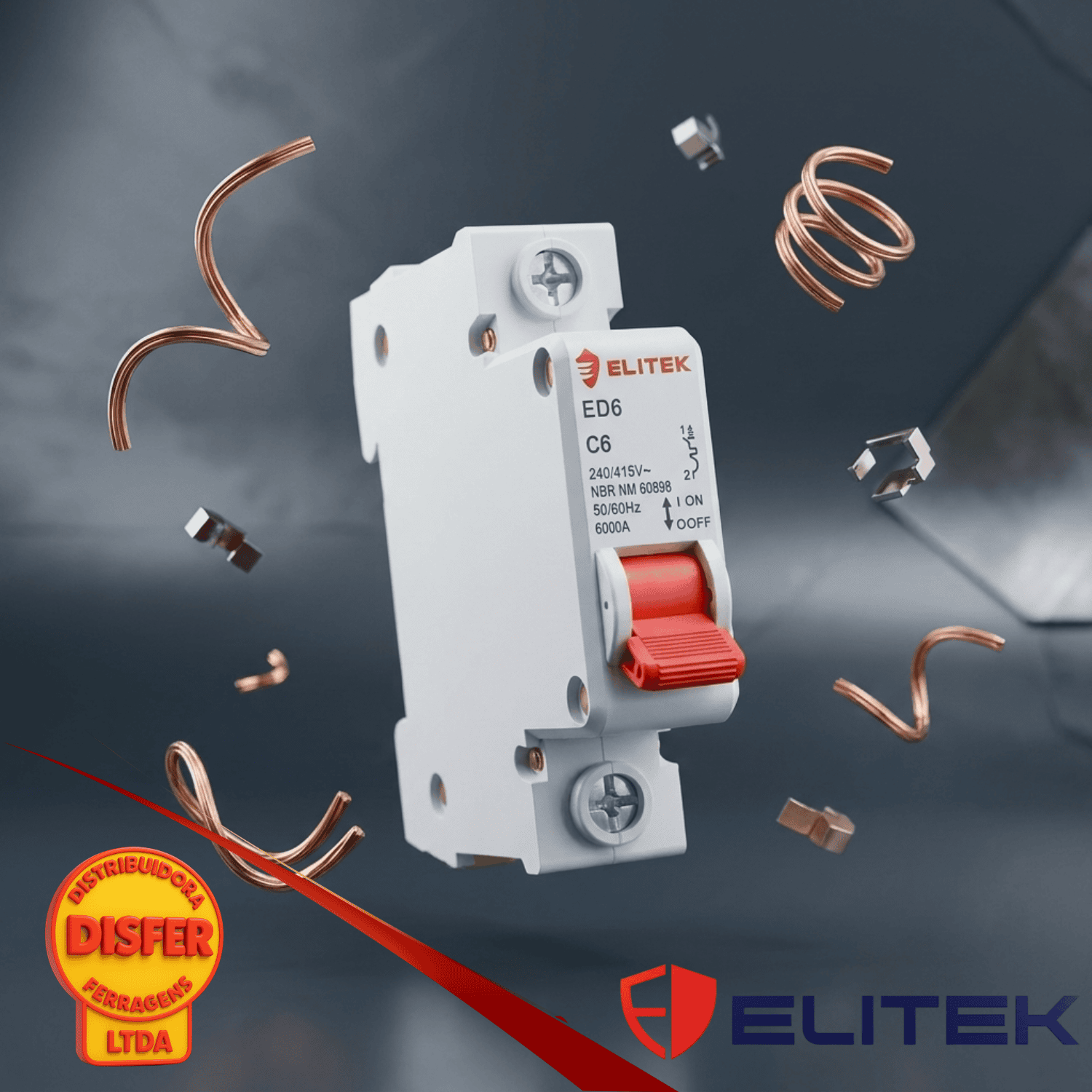

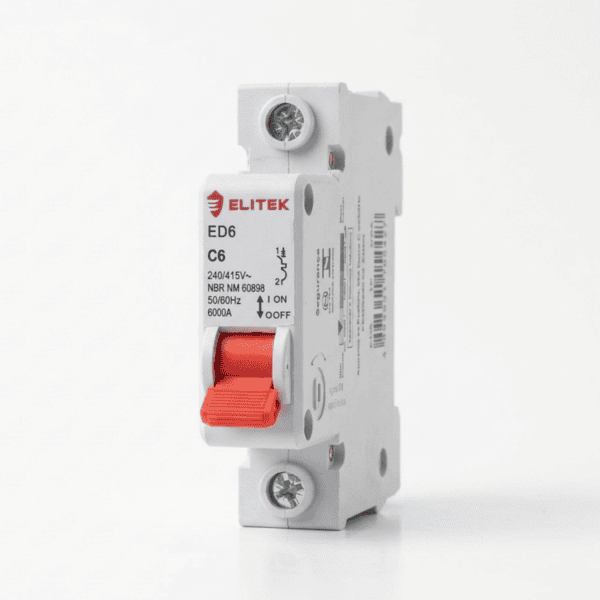

Disjuntor unipolar 6A para proteção de circuitos elétricos
O disjuntor unipolar 6A Elitek da linha ED6 é um dispositivo termomagnético utilizado para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com curva C e capacidade de interrupção de 6 kA, é indicado para circuitos de baixa corrente, desde que corretamente dimensionados para a instalação.
Pra que serve
O disjuntor de 6 amperes interrompe automaticamente o circuito quando identifica uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados. Por ser unipolar, realiza a proteção de um condutor de fase, conforme a configuração do circuito.
Onde é mais usado

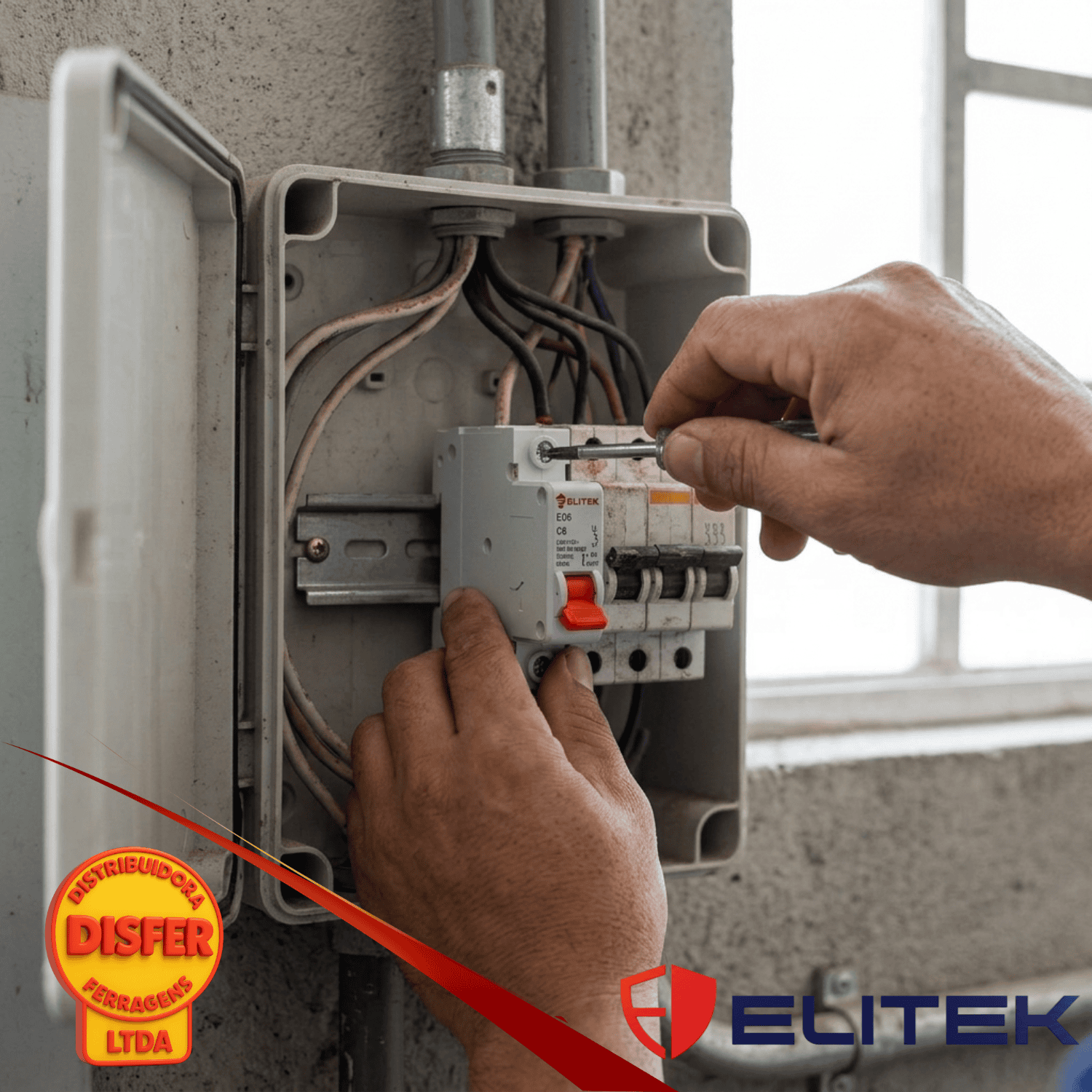

É utilizado em circuitos de iluminação de baixa corrente, comandos elétricos e circuitos auxiliares compatíveis com sua capacidade nominal, em instalações residenciais, comerciais e industriais.
A aplicação deve considerar a corrente da carga, a seção dos cabos e as condições de instalação. A curva C admite disparo magnético instantâneo entre 5 e 10 vezes a corrente nominal, sendo adequada a circuitos com cargas que apresentam correntes de partida, quando o projeto elétrico permitir.
Dica do Eletricista
“Antes de escolher um disjuntor de 6 A, confira a corrente prevista do circuito e a capacidade dos condutores. A proteção precisa ser compatível com a instalação, não apenas com o equipamento conectado.”
Informações técnicas
- Marca: Elitek
- Linha: ED6
- Modelo: ED61C6A
- Referência: 1666
- Tipo: Disjuntor termomagnético
- Número de polos: 1 (unipolar)
- Corrente nominal: 6 A
- Curva de disparo: C
- Capacidade de interrupção: 6 kA
- Frequência nominal: 50/60 Hz
- Fixação: Trilho DIN de 35 mm
- Aplicação: Proteção contra sobrecargas e curtos-circuitos
